伸縮FPC
FPC=Flexible Printed Circuits
特徴
複雑曲面を有する生体に不快感なく貼り付けられ、生体信号取得のためのセンサシート
として利用可能な伸縮FPC＊
全方向に伸縮可能な高柔軟性を有する基材, 配線, カバーの採用
優れた通気性および透湿性の実現
生体親和性が高い粘着剤の組込み
＊生体信号取得のためには、生体電極に対して導電クリーム, ハイドロゲル等の適用が必要です

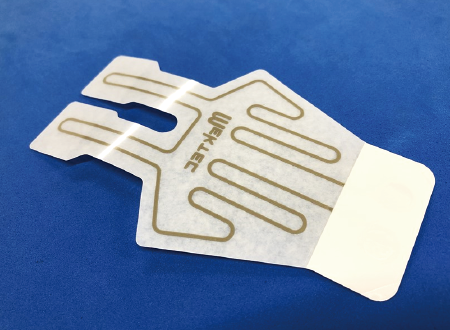

製品写真
出荷形態
使用形態

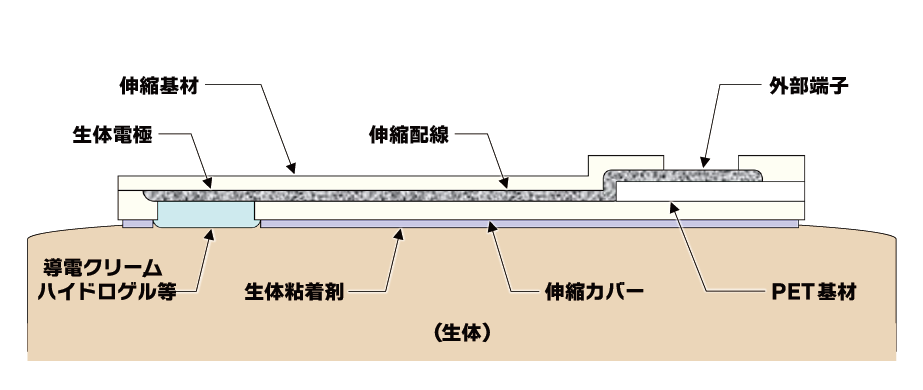

構造例
*生体センサシートとして生体電極を構成した場合の使用例

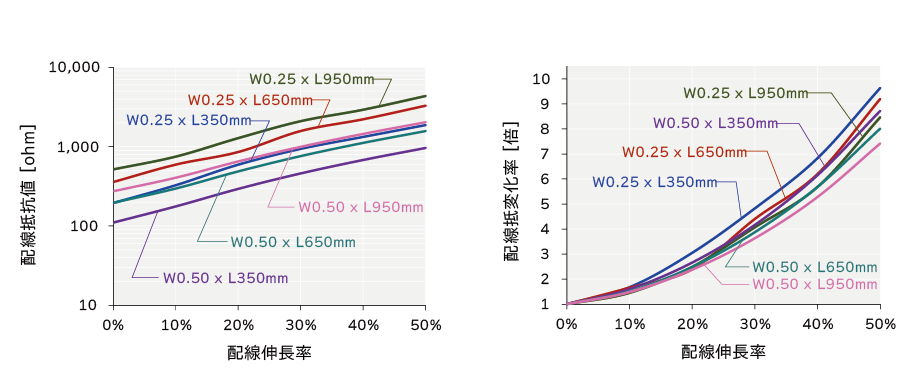

伸縮FPCの伸長に対する配線抵抗の変化挙動
標準仕様
| 伸縮基材・カバー厚 | 25μm |
| PET基材厚 | 55μm |
| 伸縮配線厚 | 20μm |
| 最小ライン/スペース | 0.25mm/0.25mm |
| 外部端子 | 銀またはカーボン |
| 外部接続手法 | コネクタ, 導電ホック, ACF |
用途
生体センサシート全般 ・脳波計測用・筋電計測用・心電計測用、他
