    高速伝送用FPC

    高速・大容量伝送のニーズに対応するため、日本メクトロンでは伝送特性に優れた低誘電材料を用いたFPCを開発、量産対応をしています。
    シミュレーションから設計、材料や構造提案、実装対応までトータルでのソリューションを提案します。
    多くの経験と実績から求められるスペックに応え、次世代高速通信に貢献しています。


    特徴

    高周波信号の低損失伝送

    ・低誘電正接、低誘電率

      LCP ポリイミド
    比誘電率 2.9 3.3
    誘電正接 0.002 0.018


    高周波特性の安定

    ・低吸水率

      LCP ポリイミド
    吸水率(%) <0.04 1.5




    シリアル通信規格と速度


    誘電特性と材料の関係

    アンテナ適用イメージ

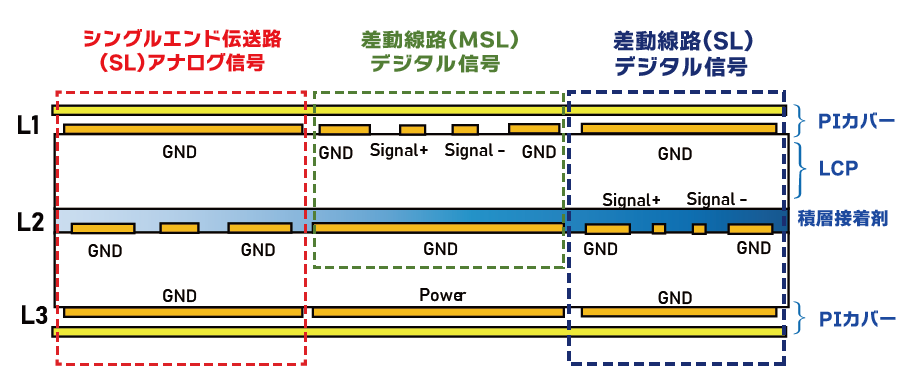

    アナログ/デジタル信号複合ケーブル

    開発中
