  • 伸縮FPC

    FPC=Flexible Printed Circuits

    特徴

    伸縮FPC (*)可舒適地黏貼於擁有複雜曲面的活體上,作為取得活體信號的感測片。

    採用可於所有方向伸縮的高彈性基材、配線與保護膜

    實現優良的透氣性與透濕性

    使用對活體高親和性的黏著劑

    *為了取得活體信號,針對活體電極需要適切使用導電膏、水凝膠等等。

    出貨型態

    使用型態

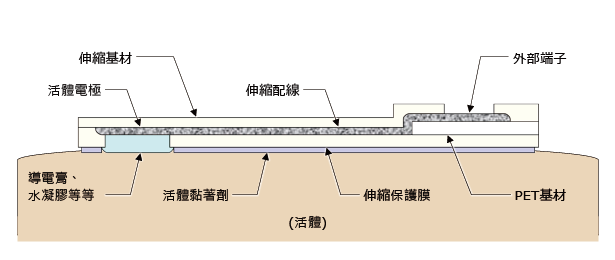

    切面示意圖

    *此為用於構成活體電極,作為活體感測片的使用範例

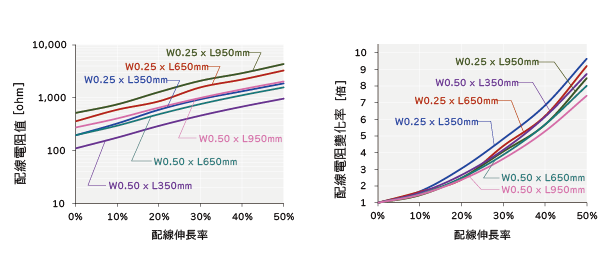

    針對伸縮FPC的伸長,配線電阻的變化

    標準規格


    伸縮基材・保護膜厚度 25μm
    PET基材厚度 55μm
    伸縮配線厚度 20μm
    最小線/空間 0.25mm/0.25mm
    外部端子 銀或碳
    外部接續手法 連接器, ACF 其他


    用途範例

    活體感測片全體 ・腦波測量用
    ・肌電測量用
    ・心電測量用、其他
