  • 高屈率FPC

    FPC的特点之一是可反复屈曲,针对该用途进一步确保屈曲可靠性。可用于开发以屈曲作为重要条件的专用试验装置,作出非常接近实际动作的分析。
    根据具体要求,屈曲部位可采用单层结构或双层结构,基板可采用单层至多至结构。

    各种用途的屈曲试验


    用途 硬盘驱动器 光学拾波器 手机转轴部位
    屈曲部位铜箔层 1层 1层 1层 2层
    标准组成材料
    覆盖膜25μm
    铜箔 17.5μm
    基底膜25μm
    覆盖膜25μm
    铜箔 17.5μm
    基底膜25μm
    覆盖膜25μm
    铜箔 17.5μm
    基底膜25μm
    覆盖膜25μm
    铜箔 17.5μm
    基底膜25μm
    试验环境 常温 常温/85℃ 常温 常温
    屈曲状态 R=2 R=2 折叶宽 Φ6 折叶宽 Φ6
    屈曲次数 1×1010次以上 1×107次以上 20万次以上 20万次以上
    试验方法 専用試験装置

    专用试验装置

    IPC試験装置

    IPC试验装置

    専用試験装置

    专用试验装置


    新材料开发

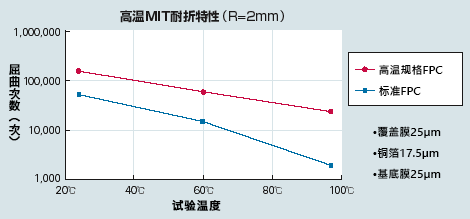

    通过材料开发及与其材料组合,在95℃的环境中,其耐折性与耐高温性相当于标准FPC的10倍。
